Italiano
| Tipologia |

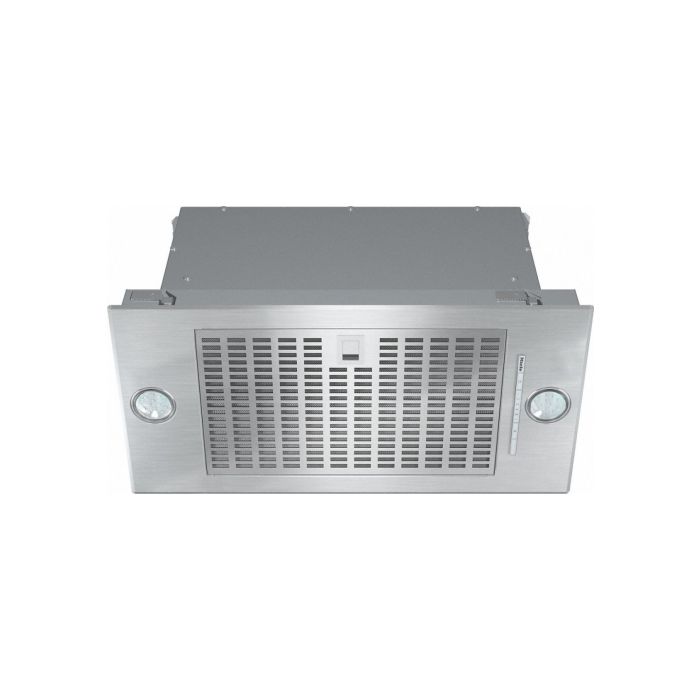

| Gruppo aspirante |
•
|
| Design |
| Colore |
Nessun colore
|
| Possibile esecuzione speciale in un colore RAL |
•
|
| Possibile soddisfare le richieste individuali del cliente |
•
|
| Modalità di funzionamento |
| Tipo di guida aria |
Convertibile
|
| Filtro a carboni attivi opzionale necessario |
DKF19-1
|
| Comfort d'uso |
| Comando elettronico |
•
|
| Tasti |
•
|
| Livelli di potenza (senza livello intenso) |
3
|
| Livello intenso |
•
|
| Comfort di pulizia |
| Vano interno cappa CleanCover facile da pulire |
|
| Efficienza e sostenibilità |
| Consumo energetico annuo in kWh/anno |
49,1
|
| Sistema filtrante |
| Numero di filtri antigrasso metallici in acciaio inox |
1
|
| Illuminazione |
| LED |
•
|
| Numero x Watt |
2 x 3 W
|
| Intensità luminosa in Lx |
350
|
| Temperatura di colore in K |
3.000
|
| Aspiratore |
| Aspirazione su due lati |
|
| Motore a corrente alternata (AC-Motor) |
•
|
| Potenza aria per sezione max. uscita aria con funzionamento a evacuazione (no variante con aspiratore esterno) |
| Potenza aria livello 1 (m³/h) |
250
|
| Potenza aria livello 2 (m³/h) |
300
|
| Potenza aria livello 3 (m³/h) |
360
|
| Potenza aria livello intenso (m³/h) |
600
|
| Potenza sonora livello 1 (dB(A) re1pW) |
47
|
| Potenza sonora livello 2 (dB(A) re1pW) |
48
|
| Potenza sonora livello 3 (dB(A) re1pW) |
52
|
| Potenza sonora livello intenso (dB(A) re1pW) |
64
|
| Pressione sonora livello 1 (dB(A) re20µPa) |
31
|
| Pressione sonora livello 2 (dB(A) re20µPa) |
34
|
| Pressione sonora livello 3 (dB(A) re20µPa) |
38
|
| Pressione sonora livello intenso (dB(A) re20µPa) |
50
|
| Potenza aria per funzionamento a riciclo |
| Potenza aria livello 1 (m³/h) |
190
|
| Potenza aria livello 2 (m³/h) |
250
|
| Potenza aria livello 3 (m³/h) |
320
|
| Potenza aria livello intenso (m³/h) |
500
|
| Potenza sonora livello 1 (dB(A) re1pW) |
54
|
| Potenza sonora livello 2 (dB(A) re1pW) |
60
|
| Potenza sonora livello 3 (dB(A) re1pW) |
64
|
| Potenza sonora livello intenso (dB(A) re1pW) |
72
|
| Pressione sonora livello 1 (dB(A) re20µPa) |
39
|
| Pressione sonora livello 2 (dB(A) re20µPa) |
45
|
| Pressione sonora livello 3 (dB(A) re20µPa) |
49
|
| Potenza sonora livello intenso (dB(A) re1pW) |
57
|
| Sicurezza |
| Spegnimento di sicurezza |
|
| Dati tecnici |
| Larghezza corpo cappa in mm |
584
|
| Altezza del corpo cappa in mm |
63
|
| Profondità del corpo cappa in mm |
297
|
| Distanza minima dai piani cottura elettrici in mm |
450
|
| Distanza minima da piani di cottura a gas (max. 12,6 kW potenza complessiva, bruciatore ? 4,5 kW) in mm |
650
|
| Peso netto in kg |
11,0
|
| Lunghezza del cavo di alimentazione elettrica in m |
1,5
|
| Spina schuko |
•
|
| Assorbimento complessivo in kW |
0,23
|
| Tensione in V |
230
|
| Protezione in A |
10
|
| Frequenza in Hz |
50
|
| Numero fasi |
1
|
| Istruzioni per l'installazione |
| Allacciamento sfiato aria superiore |
•
|
| Allacciamento sfiato aria superiore e posteriore |
•
|
| Diametro manicotto di sfiato in mm |
150
|
| Accessori acquistabili |
| Valvola di ritenuta |
|
| Manicotto riduttore da 150 a 125 mm Ø |
•
|
Deutsch
Bauform
Lüfterbaustein •
Gerätefarbe Edelstahl
Betriebsarten
Art der Luftführung Umrüstbar
Erforderlicher nachkaufbarer Aktivkohlefilter DKF 19-P
Bedienkomfort
Elektronische Steuerung •
Leistungsstufen (Anzahl ohne Boosterstufe) 3
Boosterstufen 1
Effizienz und Nachhaltigkeit
Energieeffizienzklasse (A+++ – D) A
Jährlicher Energieverbrauch in kWh/Jahr 49,1
Klasse für fluiddynamische Effizienz A
Beleuchtungseffizienzklasse A
Klasse für den Fettabscheidegrad B
Pflegekomfort
Reinigungsfreundlicher Haubeninnenraum CleanCover •
Filtersystem
Anzahl spülmaschinengeeign. EDST-Metallfettfilter
(10-lagig)
1
Beleuchtung
LED •
Anzahl x Watt 2 x 3 W
Beleuchtungsstärke in Lx 350
Farbtemperatur in K 3000
Ambiente-Beleuchtung No
Gebläse
Doppelseitig saugendes Gebläse •
Wechselstrommotor (AC-Motor) •
Abluft
Luftleistung Stufe 1 (m³/h) nach EN 61591 250
Luftleistung Stufe 2 (m³/h) nach EN 61591 300
Luftleistung Stufe 3 (m³/h) nach EN 61591 360
Luftleistung Boosterstufe (m³/h) 600
Schallleistung Stufe 1 (dB(A) re1pW) nach EN 60704-3 47,0
Schallleistung Stufe 2 (dB(A) re1pW) nach EN 60704-3 48,0
Schallleistung Stufe 3 (dB(A) re1pW) nach EN 60704-3 52,0
Schallleistung Boosterstufe (dB(A) re1pW) n. EN 60704-3 64,0
Schalldruck Stufe 1 (dB(A) re20µPa) nach EN 60704-2-13 31,0
Schalldruck Stufe 2 (dB(A) re20µPa) nach EN 60704-2-13 34,0
Schalldruck Stufe 3 (dB(A) re20µPa) nach EN 60704-2-13 38,0
Schalldruck Boosterstufe (dB(A) re20µPa) n. EN 60704-
2-13
50,0
Umluft
Luftleistung Stufe 1 (m³/h) nach EN 61591 190
Luftleistung Stufe 2 (m³/h) nach EN 61591 250
Luftleistung Stufe 3 (m³/h) nach EN 61591 320
Luftleistung Boosterstufe (m³/h) nach EN 61591 500
Schallleistung Stufe 1 (dB(A) re1pW) nach EN 60704-3 54,0
Schallleistung Intensivstufe (dB(A) re1pW) n. EN 60704-3 72,0
Schallleistung Stufe 2 (dB(A) re1pW) nach EN 60704-3 60,0
Schallleistung Stufe 3 (dB(A) re1pW) nach EN 60704-3 64,0
Schalldruck Stufe 1 (dB(A) re20µPa) nach EN 60704-2-13 39,0
Schalldruck Stufe 2 (dB(A) re20µPa) nach EN 60704-2-13 45,0
Schalldruck Stufe 3 (dB(A) re20µPa) nach EN 60704-2-13 49,0
Schalldruck Intensivstufe (dB(A) re20µPa) n. EN 60704-
2-13
57,0
Sicherheit
Sicherheitsausschaltung •
Technische Daten
Breite des Haubenkörpers in mm 584
Höhe des Haubenkörpers in mm 63
Tiefe des Haubenkörpers in mm 297
Mindestabstand über Elektrokochfeldern in mm 450
Mindestabstand über Gaskochstellen (max. 12,6 kW
Gesamtleistung, Brenner ≤ 4,5 kW) in mm
650
Nettogewicht in kg 11,0
Länge der elektrischen Zuleitung in m 1,5
Schutzkontaktstecker •
Gesamtanschlusswert in kW 0,22
Spannung in V 230
Absicherung in A 10
Phasenanzahl 1
Frequenz in Hz 50
Montagehinweise
Abluftanschluss oben •
Abluftanschluss oben und hinten •
Durchmesser des Abluftstutzens in mm 150
Mitgeliefertes Zubehör
Rückstauklappe • |
