Italiano

Modello

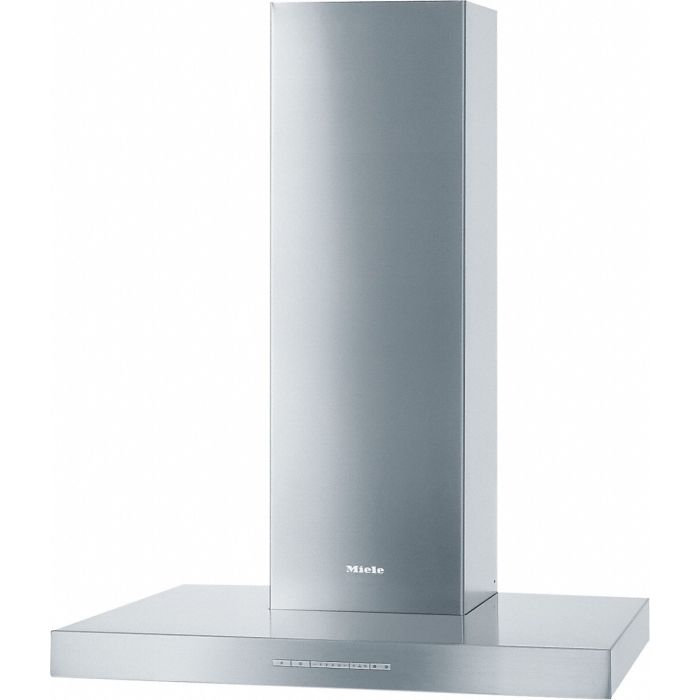

Cappa aspirante a parete •
Struttura e design
Colore Acciaio inox
Modalità di funzionamento
Tipo di guida aria commutabile
Su richiesta kit di modifica a ricircolo DUW 20
Filtro a carboni attivi necessario disponibile separatamente DKF 12-P
Design
Possibilità di esecuzione speciale in un colore RAL •
Comfort d’uso
Connessione con Miele@home •
Funzione automatica Con@ctivity •
Comandi elettronici •
Livelli di potenza (senza il livello booster) 3
App Miele@mobile •
Funzionamento supplementare 5/15 min. •
Spegnimento livello booster programmabile •
Spia saturazione filtro antigrasso •
Saturazione filtri antigrasso programmabile •
Saturazione filtri a carbone attivo programmabile •
Pacchetto Silence •
Vano interno cappa CleanCover facile da pulire •
Efficienza e sostenibilità
Consumo energetico annuo in kWh/anno 24,5
Classe di efficienza energetica (da A+++ a D) A++
Motore ECO •
Sistema PowerManagement •
Consumo energetico annuo in kWh/anno 24,5
Classe di efficienza fluidodinamica A
Classe di efficienza luminosa A
Classe di efficienza del filtraggio dei grassi A
Sistema di filtraggio
Numero di filtri antigrasso metallici in acciaio inossidabile
(dieci strati) adatti al lavaggio in lavastoviglie
2
Illuminazione
LED •
Numero x watt 2 x 3 W
Intensità luminosa in Lx 570 lx
Temperatura colore in K 3500 Kelvin
Funzione dimmer •
Aspiratore
Ventola ad aspirazione bilaterale •
Motore a corrente continua (motore DC) •
Aria di sfiato
Potenza aria livello 1 (m³/h) secondo EN 61591 190
Potenza aria livello 2 (m³/h) secondo EN 61591 290
Potenza aria livello 3 (m³/h) secondo EN 61591 390
Potenza di aerazione livello booster (m³/h) 630

Potenza sonora livello 1 (dB(A) re1pW) secondo EN 60704-
3
36,0
Potenza sonora livello 2 (dB(A) re1pW) secondo EN 60704-
3
45,0
Potenza sonora livello 3 (dB(A) re1pW) secondo EN 60704-
3
52,0
Potenza sonora livello booster (dB(A) re1pW) secondo
EN 60704-3
64,0
Pressione sonora livello 1 (dB(A) re20µPa) 21,0
Pressione sonora livello 2 (dB(A) re20µPa) secondo
EN 60704-2-13
30,0
Pressione sonora livello 3 (dB(A) re20µPa) secondo
EN 60704-2-13
37,0
Pressione sonora livello booster (dB(A) re20µPa) secondo
EN 60704-2-13
49,0
Ricircolo
Potenza aria livello 1 (m³/h) secondo EN 61591 110
Potenza aria livello 2 (m³/h) secondo EN 61591 185
Potenza aria livello intenso (m³/h) secondo EN 61591 460
Potenza aria livello 3 (m³/h) secondo EN 61591 315
Potenza sonora livello 1 (dB(A) re1pW) secondo EN 60704-
3
45,0
Potenza sonora livello Intenso (dB(A) re1pW) secondo
EN 60704-3
73,0
Potenza sonora livello 2 (dB(A) re1pW) secondo EN 60704-
3
53,0
Potenza sonora livello 3 (dB(A) re1pW) secondo EN 60704-
3
64,0
Pressione sonora livello 1 (dB(A) re20µPa) secondo
EN 60704-2-13
30,0
Pressione sonora livello 2 (dB(A) re20µPa) secondo
EN 60704-2-13
38,0
Pressione sonora livello 3 (dB(A) re20µPa) secondo
EN 60704-2-13
49,0
Pressione sonora livello Intenso (dB(A) re20µPa) secondo
EN 60704-2-13
58,0
Sicurezza
Spegnimento di sicurezza •
Dati tecnici
Altezza complessiva cappa a sfiato e con aspiratore
esterno in mm
685–1005
Altezza complessiva cappa a ricircolo e con aspiratore
esterno in mm
815–1135
Altezza complessiva min. cappa a sfiato e con aspiratore
esterno in mm
685
Larghezza del corpo cappa in mm 748
Altezza complessiva max. cappa a sfiato e con aspiratore
esterno in mm
1005
Altezza del corpo cappa in mm 62
Altezza complessiva min. cappa a ricircolo in mm 815
Profondità del corpo cappa in mm 500
Altezza complessiva max. cappa a ricircolo in mm 1135
Distanza minima dai piani cottura elettrici in mm 450
Peso netto in kg 23,0

Lunghezza del cavo elettrico in m 1,5
Spina schuko •
Distanza minima dai piani di cottura a gas (potenza
complessiva max. 12,6 kW, bruciatore ≤ 4,5 kW) in mm
650
Potenza massima assorbita in kW 0,08
Tensione in V 230
Protezione in A 10
Numero di fasi 1
Frequenza in Hz 50
Istruzioni di montaggio
Allacciamento sfiato superiore •
Allacciamento sfiato superiore e posteriore •
Diametro manicotto di sfiato in mm 150
Camino telescopico •
Combinazione con piano cottura predisposto WLAN Miele consigliato
Accessori in dotazione
Valvola di ritenuta •
Accessori acquistabili
Filtro a carboni attivi Nein
Filtro a carboni attivi rigenerabile DKF 12-R

Deutsch

Bauform
Wand-Dunstabzugshaube •
Gerätefarbe Edelstahl
Betriebsarten
Art der Luftführung Umrüstbar
Erforderlicher nachkaufbarer Umbausatz Umluft DUW 20
Erforderlicher nachkaufbarer Aktivkohlefilter DKF 12-P
Bedienkomfort
Vernetzung mit Miele@home •
Automatikfunktion Con@ctivity •
Elektronische Steuerung •
Leistungsstufen (Anzahl ohne Boosterstufe) 3
Miele@mobile App •
Boosterstufen 1
Boosterstufenabschaltung programmierbar •
Nachlaufzeit 5/15 Min. •
Fettfilter-Sättigungsanzeige •
Anzeige Fettfilter-Sättigung •
Anzeige Aktivkohlefilter-Sättigung •
Silence-Paket •
Effizienz und Nachhaltigkeit
Energieeffizienzklasse (A+++ – D) A++
Jährlicher Energieverbrauch in kWh/Jahr 24,5
ECO-Motor •
PowerManagement System •
Jährlicher Energieverbrauch in kWh/Jahr 24,5
Klasse für fluiddynamische Effizienz A
Beleuchtungseffizienzklasse A
Klasse für den Fettabscheidegrad A
Pflegekomfort
Reinigungsfreundlicher Haubeninnenraum CleanCover •
Filtersystem
Anzahl spülmaschinengeeign. EDST-Metallfettfilter
(10-lagig)
2
Beleuchtung
LED •
Anzahl x Watt 2 x 3 W
Beleuchtungsstärke in Lx 570
Farbtemperatur in K 3500
Lichtdimmerfunktion •
Ambiente-Beleuchtung No
Gebläse
Doppelseitig saugendes Gebläse •
Gleichstrommotor (DC-Motor) •
Abluft
Luftleistung Stufe 1 (m³/h) nach EN 61591 190
Luftleistung Stufe 2 (m³/h) nach EN 61591 290
Luftleistung Stufe 3 (m³/h) nach EN 61591 390

Luftleistung Boosterstufe (m³/h) 630
Schallleistung Stufe 1 (dB(A) re1pW) nach EN 60704-3 36,0
Schallleistung Stufe 2 (dB(A) re1pW) nach EN 60704-3 45,0
Schallleistung Stufe 3 (dB(A) re1pW) nach EN 60704-3 52,0
Schallleistung Boosterstufe (dB(A) re1pW) n. EN 60704-3 64,0
Schalldruck Stufe 1 (dB(A) re20µPa) nach EN 60704-2-13 21,0
Schalldruck Stufe 2 (dB(A) re20µPa) nach EN 60704-2-13 30,0
Schalldruck Stufe 3 (dB(A) re20µPa) nach EN 60704-2-13 37,0
Schalldruck Boosterstufe (dB(A) re20µPa) n. EN 60704-
2-13
49,0
Umluft
Luftleistung Stufe 1 (m³/h) nach EN 61591 110
Luftleistung Stufe 2 (m³/h) nach EN 61591 185
Luftleistung Stufe 3 (m³/h) nach EN 61591 315
Luftleistung Boosterstufe (m³/h) nach EN 61591 460
Schallleistung Stufe 1 (dB(A) re1pW) nach EN 60704-3 45,0
Schallleistung Intensivstufe (dB(A) re1pW) n. EN 60704-3 73,0
Schallleistung Stufe 2 (dB(A) re1pW) nach EN 60704-3 53,0
Schallleistung Stufe 3 (dB(A) re1pW) nach EN 60704-3 64,0
Schalldruck Stufe 1 (dB(A) re20µPa) nach EN 60704-2-13 30,0
Schalldruck Stufe 2 (dB(A) re20µPa) nach EN 60704-2-13 38,0
Schalldruck Stufe 3 (dB(A) re20µPa) nach EN 60704-2-13 49,0
Schalldruck Intensivstufe (dB(A) re20µPa) n. EN 60704-
2-13
58,0
Sicherheit
Sicherheitsausschaltung •
Technische Daten
Gesamthaubenhöhe Abluft und Extern in mm 685–1005
Gesamthaubenhöhe Umluft in mm 815–1135
Breite des Haubenkörpers in mm 748
Gesamthaubenhöhe Abluft und Extern min. in mm 685
Gesamthaubenhöhe Abluft und Extern max. in mm 1005
Gesamthaubenhöhe Umluft min. in mm 815
Höhe des Haubenkörpers in mm 62
Gesamthaubenhöhe Umluft max. in mm 1135
Tiefe des Haubenkörpers in mm 500
Mindestabstand über Elektrokochfeldern in mm 450
Mindestabstand über Gaskochstellen (max. 12,6 kW
Gesamtleistung, Brenner ≤ 4,5 kW) in mm
650
Nettogewicht in kg 23,0
Länge der elektrischen Zuleitung in m 1,5
Schutzkontaktstecker •
Gesamtanschlusswert in kW 0,08
Spannung in V 230
Absicherung in A 10
Phasenanzahl 1
Frequenz in Hz 50
Montagehinweise
Abluftanschluss oben •

Abluftanschluss oben und hinten •
Durchmesser des Abluftstutzens in mm 150
Teleskopierbarer Kamin •
Kombination mit WLAN-fähigem Miele Kochfeld empfehlenswert
Mitgeliefertes Zubehör
Rückstauklappe •
Nachkaufbares Zubehör
Regenerierbarer Aktivkohlefilter DKF 12-R
